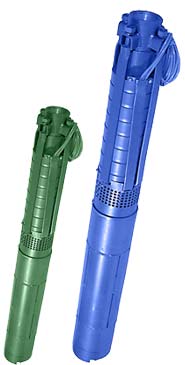

Центробежные скважинные насосы типа ЭЦВ |
|
Центробежные
скважинные электронасосные агрегаты типа ЭЦВ предназначены
для подъема воды общей минерализаций (сухой остаток)
не более 1500 мг/л, с водородным показателем (рН)
6,5-9,5, с температурой 25°С и с массовой долей
твердых механических примесей не более 0,01%;
содержанием хлоридов не более 350 мг/л, сульфатов
не более 500 мг/л, сероводорода не более 1,5 мг/л.
Используются в системах городского, промышленного
и сельскохозяйственного водоснабжения, а также
для орошения и понижения уровня грунтовых вод.
Работают в продолжительном режиме от сети переменного
тока. Могут использоваться вне скважины при условии
обеспечения необходимой скорости омывания корпуса
электродвигателя перекачиваемой водой. Изготавливаются
для общего применения и для экспорта в климатических
исполнениях УиТ.
Представляют собой агрегат, состоящий из многоступенчатого
центробежного насоса и погружного водозаполненного
электродвигателя. Установка электронасосного агрегата
состоит из центробежного насоса, погружного электродвигателя,
токоподводящего кабеля, водоподъемного трубопровода,
оборудования устья скважины (опорного устройства,
трехходового крана, манометра и задвижки) и системы
автоматического управления.
Электродвигатель типа ПЭДВ (П - погружной, ЭД
- электродвигатель, В - заполненный водой) перед
опусканием в скважину должен быть заполнен чистой
профильтрованной водой.
Насосы - одно- или много ступенчатые с вертикальным
расположением вала; работают с подпором. Величина
подпора для каждого насоса при нормальных условиях
работы приведена в технической характеристике.
Присоединение насоса и электродвигателя выполнено
по международному стандарту NEMA.
Рабочие органы насоса изготавливаются из износостойких
и коррозионностойких материалов.
Конструкция электродвигателя предусматривает восприятие
осевых усилий, возникающих при работе насоса.
Ступени насосов - радиального или полуосевого
типа. Подшипники насоса и электродвигателя смазываются
и охлаждаются водой. Насосы оснащены обратными
клапанами тарельчатого или шарового типа, которые
удерживают столб воды в трубопроводе при остановках
насоса и облегчают повторный запуск электронасосного
агрегата, и специальными напорными патрубками,
предназначенными для подсоединения агрегата к
водонапорному трубопроводу.
Пример
условного обозначения : 3ЭЦВ6-16-60ХТрГ
• 3 - исполнение насоса (смотри
типы исполнения насосов)
• Э - с приводом от погружного
электродвигателя;
• Ц - центробежный;
• В - для подачи воды;
• 6 - максимально допустимый
для данного типоразмера внутренний диаметр обсадной
колонны (скважины), уменьшенный в 25 раз и округленный
(мм);
• 16 - подача, м3/час;
• 60 - напор, м
Для
насосов, работающих на химически активной воде,
на воде с повышенной температурой или на воде
с повышенным содержанием твердых механических
примесей, в условном обозначении после числа должны
соответственно добавляется буквы X, Тр,
Г, ХТр, ХТрГ:
•
Г - для подачи воды с минерализацией
не более 2500 мг/л;
• X -
для подачи воды с минерализацией не более 2200
мг/л;
• ХТр
- для морской воды с температурой от -2 до +30°С;
• ХТрГ
- для йодо-бромистой воды с температурой до 70°С
-- ВВЕРХ --
|
|
|
|
|
Погружные дренажные
насосы типа ГНОМ |
|
Переносные погружные моноблочные
центробежные насосы типа ГНОМ предназначены для
откачивания загрязнённых вод температурой до 35
°С с рН 5-10 плотностью до 1100 кг/м3,
содержащих механические примеси (песок, цемент,
глину) не более 10 % по весу с размером частиц
до 5 мм.
Электронасосы широко применяются
для откачивания гравийно-глинистых и грунтовых
вод из котлованов, траншей, зумпфов в промышленности
и гражданском строительстве и при эксплуатации
гидросооружений, метрополитенов и шахт, а также
в сельском хозяйстве для орошения и осушения.
Электронасосы могут быть
выполнены и во взрывозащищённом исполнении и допускают
перекачивание жидкости на взрыво- и пожароопасных
производствах и установках. Для них используются
специальные двигатели.
Электронасосы устанавливаются
вертикально на дно котлованов или траншей.
Конструкция и принцип
работы
1. Насос представляет собой моноблочную конструкцию,
состоящую из герметизированного вертикального
встроенного электродвигателя и насосной части.
2. Электродвигатель – асинхронный "сухого" исполнения
с короткозамкнутым ротором, статором и крышками.
3. Статор – шихтованный пакет стальных листов,
залитых в алюминиевый корпус.
4. Ротор – шихтованный пакет листов электротехнической
стали, напрессованный на вал. Обмотка ротора –
"беличья клетка".
5. Ротор с валом установлены в двух подшипниках
качения.
Насосная часть состоит
из полуоткрытого рабочего колеса, лопаточного
отвода, компенсатора и диафрагмы. Рабочее колесо
работает с минимальным (до 0,1) зазором между
лопастями и отводом с одной стороны и лопастями
и компенсатором с другой. Охлаждение электродвигателя
– перекачиваемой жидкостью.
Электронасос погружается
в перекачиваемую жидкость на глубину не менее
300 мм. Жидкость засасывается рабочим колесом
через сетку и подается по каналам в кольцевую
щель между электродвигателем и кожухом.
Герметизация двигателя
на валу осуществляется узлом уплотнения, состоящим
из двух самоустанавливающихся торцовых уплотнений.
Верхнее работает а масляной камере и разделяет
среды масло – воздух; нижнее – в перекачиваемой
среде и разделяет среды вода – масло.
Для управления работой
и защиты электродвигателя электронасос комплектуется
кнопочным постом управления и магнитным пускателем.
* Конструкция электронасосов всех типоразмеров
идентична за исключением конструкции некоторых
элементов и исполнения по взрывозащите;
* Электронасосы могут работать при полном или
частичном погружении в откачиваемую жидкость;
* Разделительная камера используется в качестве
затвора, препятствующего проникновению перекачиваемой
жидкости в полости электродвигателя;
* Пускатель, через который электронасосы подключают
к сети, позволяют дистанционно управлять работой
насосов в длительном и повторно-кратковременном
режиме, а также защищает электродвигатель от перегрузок;
* Применение износостойкой резины, уменьшая износ
крышек и отвода, повышает срок службы электронасоса.
-- ВВЕРХ -- |
|
|
|
|

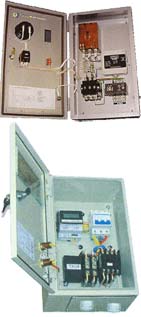

Станции управления и защиты - ТК и КАСКАД-К для пуска и защиты ЭД погружных насосов |
|
Фирма
«УТК Пласт» рада предложить по оптимальным ценам
станции управления и защиты марки ТК и КАСКАД-К
для пуска и защиты электродвигателей (ЭД) погружных
насосов, и кабеля - марки ВПП.
Защитные
функции средств ТК и КАСКАД-К:
- защита ЭД от разных нарушений
электросети питания (обрыв фазы, перекос фазы,
завышенное или заниженное напряжение и др.);
- защита ЭД от токовой перегрузки
во всех трех фазах;
- защита ЭД от перегрева
изоляции и/или подшипников (только для ТК);
выключение ЭД при коротких замыканиях;
- запрет включения ЭД при
недостаточном значении сопротивления изоляции
ЭД и подведенного к нему кабеля;
- защита ЭД от «сухого хода»;
- возможность контроля токов
во всех трех фазах;
- световая индикация причины
выключения ЭД.
-- ВВЕРХ -- |
|
|
|
|
