Водосточная система RUFLEX




Назначение

     Для сбора воды мы рекомендуем проверенное средство – водосточную систему RUFLEX.

     Разрушающиеся отмастка и фундамент, вода в подвале, лужи на окружающей дом территории – все это может являться печальным результатом отсутствия на Вашем доме надежной водосточной системы.

     RUFLEX обеспечит своевременную защиту Вашего дома от сбегающей с крыши воды. RUFLEX придаст внешнему облику Вашего дома законченный, обрамленный, вид. Выразительный переход от крыши к стенам, от фронтона к фасаду – всего этого можно достичь при помощи водосточной системы RUFLEX !

Области применения:

  • малоэтажное строительство;
  • коттеджное строительство;
  • хозяйственное строительство;
  • многоэтажное строительств.

Формы и размеры

Желоба

Трубы

типоразмер ширина, мм высота, мм внешний диаметр, мм внутренний диаметр, мм
10 102 64 75 71,4
11 120 72 90 86
12 144 87 110 105,8


Почему именно RUFLEX?



• RUFLEX – это красиво!

RUFLEX – это оптимальное дизайнерское решение водостоков для Вашего дома, завершающее его облик. RUFLEX включает 3 типоразмера и 6 цветов, поэтому Вы можете легко подобрать подходящий размер и цвет.

• RUFLEX – это надежно!
Водосточная система RUFLEX надежно работает в условиях перепадов температур от -50 до +50 гр. RUFLEX – не выцветает, не темнеет, не покрывается окислами и не ржавеет, не требует подкраски при повреждении. Срок службы системы RUFLEX составляет минимум 50 лет! RUFLEX обладает повышенной механической прочностью и эластичностью. Система сделана из термопластичного экологически безопасного (не содержащего свинца) ПВХ-композита, обладающего памятью формы, поэтому она не подвержена последствиям деформации. Ровная поверхность желобов и труб позволяет дождевой воде и грязи стекать без препятствий, поэтому система RUFLEX устойчива к внешнему и внутреннему загрязнению.



•  RUFLEX – это 40-летний опыт производства!
Водосточная система RUFLEX разработана специально для России профессионалами концерна ACO Plastmo A / C (Дания), имеющего более чем 40 летний опыт работы с водостоками, и завода Ruplast (Россия). При ее производстве был учтен суровый и переменчивый климат России.

•  RUFLEX – это гарантия качества!
Многолетний опыт завода-производителя Plastmo А/С и качество системы RUFLEX подтверждается письменной гарантией качества на 25 лет! Запатентованная форма кромки желоба гарантирует его стабильность и жесткость, а также упрощает сборку желобов водосточной системы.

•  RUFLEX – это просто!
Водосточная система RUFLEX проста в монтаже и эксплуатации. RUFLEX - это конструктор.

•  RUFLEX – это широкие возможности по применению!
RUFLEX может устанавливаться как на новые, так и на эксплуатируемые здания благодаря наличию металлических и пластиковых кронштейнов для крепления желобов. RUFLEX – это гибкая водосточная система для зданий любой сложности и конфигурации. Для решения сложным вопросов в системе предлагается ряд уникальных нестандартных элементов!
Для усиления отдельных мест соединений элементов системы существует специальный клей – «холодная сварка», применение которой делает эти соединения абсолютно прочными.

•  RUFLEX – это передовые технологии!
RUFLEX обладает большой ударопрочностью и высокими механическими характеристиками. Благодаря двухслойной структуре труб и желобов, причем наружный слой служит защитным, RUFLEX поддерживает уникальную стойкость цвета к выгоранию, повышенную прочность и морозостойкость, обладает высокой устойчивостью к UV-излучению и имеет привлекательную глянцевую поверхность.

RUFLEX – это гарантия защиты Вашего дома!



Водостоки: технические свойства



       Продукция RUFLEX изготавливается из жесткого ПВХ в соответствии с особой рецептурой, придающей высокую ударную прочность изделию. Материал остается удароустойчивым и способен выдерживать большие нагрузки даже при низких температурах. На практике это означает, что желоба, установленные на расстоянии между кронштейнами не превышающем 60 см, могут легко выдержать вес взрослого мужчины.

  • Плотность ПВХ составляет 1.45 г/см3. Коэффициент линейного термического расширения – 0,07 мм/м/10 С. Это означает, что один метр водосточного желоба расширяется на 3,5 мм при увеличении температуры на 50 С, т.е. желоб становится на 3,5 мм длиннее. Это свойство важно учитывать при установке желобов.
  • Материал огнестоек, трудно воспламеняем, и прекращает плавиться сразу после устранения прямого воздействия огня. ПВХ – это атмосферостойкий материал, в том числе устойчивый к условиям берегового климата, а также к среде промышленных зон. ПВХ устойчиво сохраняет форму при температуре до +700 С. Так как материал теряет жесткость при температурах выше +820 С, необходимо избегать продолжительного теплового воздействия.
  • Проведенный в Государственной Лаборатории Дании (Statsproveanstalten) тест показал, что при температуре +20 С ударная прочность водосточных труб Ruflex в 5 раз выше, чем у чугунных труб. А при температуре –200 С водосточные трубы Ruflex в 3 раза прочнее, чем трубы из чугуна.


Комплектация

Водосточный комплект RUFLEX – это укомплектованная водосточная система для установки на дом с площадью кровли до 235 кв. м с высотой карнизного свеса от земли 3,3 - 3,8 метра.

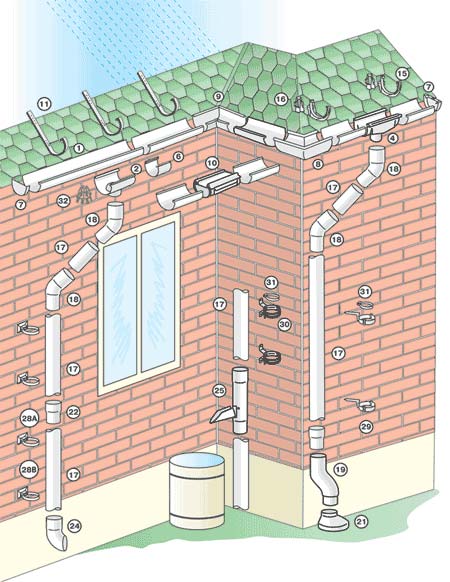

Состав основного водосточного комплекта RUFLEX

1 - Желоб 3, 4 м
2 - Воронка
4 - Расширительная воронка
6 - Соединитель желобов
7 - Заглушка
8 - Внешний угол 90 град.
9 - Внутренний угол 90 град.
10 - Расширительный элемент
11 - Кронштейн желоба металлический
15 - Кронштейн желоба пластиковый
16 - Клин
17 - Труба водосточная 2, 3, 4 м
18 - Колено 45 град., 60 град.
19 - Переходный элемент для водосборника
21 - Крышка водосборника
22 - Соединитель труб
24 - Водосточный наконечник
25 - Отвод для бочки
28 - Хомут трубы пластиковый
29 - Хомут трубы металлический забивной
30 - Хомут трубы металлический
31 - Стопорное кольцо
32 - Решетка воронки

Цвета: Белый, коричневый.        Размеры: Размер желоба - №11 (120*72мм), труба водосточная D=90мм.



Монтаж



ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ:

  • Рулетка, линейка, карандаш;
  • Гвозди, шурупы, молоток, отвертка;
  • Шпагат;
  • Состав «холодная сварка»;
  • Инструмент для сгибания металлических кронштейнов;
  • Ножовка.


МЕТАЛЛИЧЕСКИЕ КРОНШТЕЙНЫ НА ОБРЕШЕТКУ
1. Кронштейны могут быть установлены строго горизонтально или с небольшим наклоном в сторону воронки. С помощью линейки и карандаша сделайте отметку на расстоянии не менее 10 мм от заднего выступа.

2. Согните крепежные кронштейны с помощью инструмента для сгибания. Кронштейн должен быть согнут таким образом, чтобы после сборки передний край сточного желоба был примерно на 2 мм ниже заднего.

3. Оба крайних кронштейна устанавливаются на расстоянии около 150 мм от краев крыши. Далее натяните шпагат между наружными концами этих кронштейнов. Остальные кронштейны устанавливаются с шагом около 600 мм и крепятся гвоздями с гальваническим покрытием.

ПЛАСТИКОВЫЕ КРОНШТЕЙНЫ НА ЛОБОВУЮ ДОСКУ
4. Оба крайних пластиковых кронштейна устанавливаются на расстоянии около 150 мм от краев крыши. Далее натяните шпагат между наружными концами этих кронштейнов. Остальные кроштейны устанавливаются с шагом

КРЕПЛЕНИЕ НА ЛОБОВУЮ ДОСКУ С ИСПОЛЬЗОВАНИЕМ ТРЕУГОЛЬНЫХ КЛИНЬЕВ
5. Оба крайних треугольных клина устанавливаются на расстоянии около 150 мм от краев крыши.По нижнему краю клиньев натяните шпагат. Затем смонтируйте пластиковые кронштейны.

МОНТАЖ ЗАГЛУШЕК
6. По внутренней части заглушки нанесите полоску клея шириной около 5 мм. Соединение заглушки с желобом начинайте немедленно.

7. Установите немедленно заглушку на задний край желоба и заведите ее за передний край желоба.

УСТАНОВКА ЖЕЛОБА
8. Желоба устанавливаются в кронштейнах так, чтобы расстоянние от края крыши до заглушек было около 25 мм. В очень жаркую погоду это растояние может быть сокращено до 5 мм.

УСТАНОВКА ВОРОНКИ
9. Установите воронку на нужное место желоба. Отметьте на желобе диаметр отверстия воронки.

10. Мелкозубчатым полотном ножовки произведите два косых запила напротив друг друга. Зачистите края распилов.

11. По внутренней части периметра воронки нанесите полоску клея шириной около 5 мм, отступив 10 мм от краев. Нанесите еще по 2 полоски клея по краям отверстия. Сборку начинайте немедленно.

12. Зацепите кромку воронки за задний край желоба и заведите его за передний край желоба.

СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ
13. В результате температурных перепадов пластмассовые стоки изменяют свои линейные размеры. Следовательно, они должны иметь возможность перемещения в кронштейнах. Длина желоба должна быть подобрана таким образом, чтобы расстояние от места стыкового соединения желобов до кронштейна было не менее 90 мм.

14. При соединении желоба необходимо следить за плотной стыковкой их концов. Затем на внутреннюю часть соединительного элемента наносятся 4 полоски состава «холодной сварки» шириной 5 мм, отступив примерно 15 мм от краев.

15. Немедленно зацепите кромку соединительного элемента за задний край желоба, а затем заведите переднюю кромку элемента за передний край желоба.

ВНУТРЕННИЕ И ВНЕШНИЕ УГЛЫ ЖЕЛОБА
16. На внутреннюю часть одной половины уголка нанесите две полоски клея шириной около 5 мм. Сборку желобов производите немедленно, задвинув уголок на желоб до упора. Прижмите склеиваемые поверхности.

17. Желоб с приклеенным уголком устанавливают в кронштейнах. Далее клей наносят на вторую внутреннюю часть уголка и следующий желоб соединяют с уголком.

РАСШИРИТЕЛЬНАЯ ВОРОНКА
18. Установите крепежный кронштейн с обеих сторон расширительной воронки. Задвиньте желоб в расширительную воронку до температурной отметки, соответствующей температуре воздуха во время монтажа. Установите защелку на кронштейн посередине между двумя расширительными воронками. Подробные указания по монтажу прилагаются в комплекте поставки.

РАСШИРИТЕЛЬНЫЙ ЭЛЕМЕНТ
19. Если расстояние между углами горизонтальных стоков превышает 8 м, то устанавливается расширительный элемент. Подробные указания по монтажу прилагаются в комплекте поставки.

КОЛЕНА
20. Между двумя коленами водосточной трубы обязательно устанавливается прямой отрезок трубы длиной не менее 60 мм. Колена устанавливаются по направлению стока. Если длина двойного колена превышает 600 мм, то верхнее колено приклеивается к воронке.

ХОМУТЫ ТРУБ
21. Верхний хомут устанавливается непосредственно под коленом водосточной трубы. Верхнее крепежное кольцо монтируется так, чтобы оно плотно обхватывало трубу. Нижнее кольцо устанавливается так, чтобы оно свободно обхватывало трубу. Более подробные указания по монтажу — в комплекте поставки.

СОЕДИНИТЕЛЬ ТРУБ
22. Чтобы соединить две трубы, необходимо использовать соединитель труб. Применяя соединитель труб между концами двух труб, необходимо оставить «воздушную» щель длиной не менее 20 мм. Хомут устанавливайте непосредственно под соединителем труб.

ПЕРЕХОДНОЙ ЭЛЕМЕНТ ВОДОСБОРНИКА С КРЫШКОЙ
23. При организации сброса воды в канализационную систему (водозаборный коллектор) применяют переходной элемент водосборника. Учитывая возможность расширения, труба должна заходить в переходной элемент водосборника не более чем на 100мм. При необходимости применяется крышка.

НАКОНЕЧНИК ТРУБЫ
24. При организации сброса воды на отмостку устанавливается водосточный наконечник на расстоянии минимум 20 мм от поверхности. Монтаж осуществляют с помощью состава «холодная сварка».



РАЗВЕТВЛЕНИЕ
25. Применяйте разветвление труб для соединения двух труб в одну.
